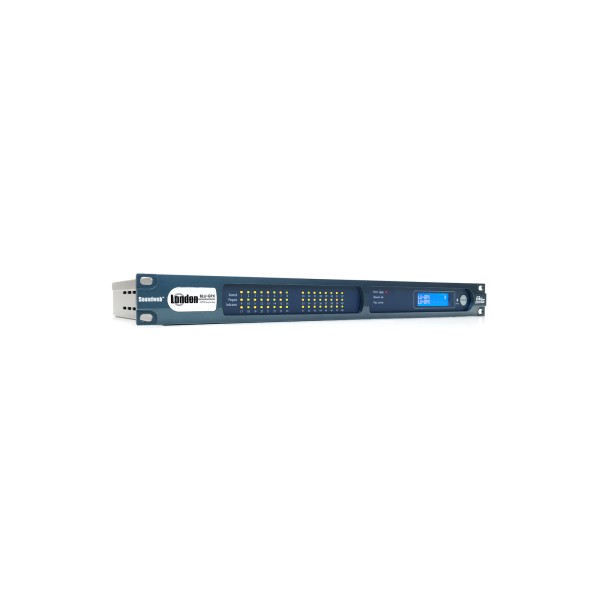

BSS BLU-GPX

 Le BLU-GPX dispose de la même riche palette d'objets logiques que l'on trouve dans d'autres appareils Soundweb London, de deux ports Ethernet compatibles PoE pour les communications et l'alimentation principale, d'un connecteur d'alimentation 12 V CC pour l'alimentation secondaire, d'un port RS-232 pour la compatibilité avec les appareils série, d'une banque de LED de panneau avant configurables par l'utilisateur, d'un écran LCD de panneau avant configurable par l'utilisateur, d'un buzzer piézo configurable par l'utilisateur pour l'indication sonore et d'une fonctionnalité de localisation.

Le BLU-GPX dispose de 36 entrées de contrôle. Comme pour les entrées de contrôle présentes sur d'autres appareils Soundweb London, ces entrées de contrôle peuvent être connectées à des fermetures de contact pour contrôler des paramètres binaires, des échelles de résistance pour contrôler des paramètres multi-états ou des potentiomètres pour contrôler des paramètres continus.

Le BLU-GPX dispose de 23 sorties logiques. Comme les sorties logiques présentes sur d'autres appareils Soundweb London, ces sorties logiques peuvent être connectées directement à des composants électriques à tension contrôlée tels que des LED et des relais.

Le BLU-GPX dispose de 8 sorties relais intégrées, chacune avec des bornes normalement ouvertes (NO) et normalement fermées (NC). Les relais s'ouvrent ou se ferment en réponse aux paramètres HiQnet et peuvent être connectés directement à des composants/circuits électriques contrôlés par résistance. Ces sorties relais réduisent le besoin de sourcer et de déployer des relais externes.

Le BLU-GPX dispose de 47 connexions communes (masse). Une multiplicité de connexions communes permet de simplifier le câblage vers et depuis un équipement externe, réduisant ainsi le besoin de répartir les connexions sur les connecteurs du bornier. Sont également fournies 12 connexions de référence qui facilitent le fonctionnement en mode 3 fils.

Le BLU-GPX est doté d'une architecture ouverte entièrement configurable via HiQnet™ Audio Architect. Une riche palette d'objets logiques et une méthode de configuration par glisser-déposer offrent un environnement de conception simple et familier. L'appareil est configuré, contrôlé, surveillé et alimenté via l'un des deux ports Ethernet compatibles PoE. L'appareil peut également être contrôlé et surveillé via le port série. Pour la source d'alimentation de secours, un connecteur 12 V CC supplémentaire est fourni. Une LED « Alimentation » sur le panneau avant fournit une indication pratique de l'état de l'alimentation.

Sur le panneau avant du BLU-GPX, il y a 48 LED programmables par logiciel. Chaque LED est un indicateur multicolore capable d'éclairer en rouge, vert ou jaune. Le panneau avant contient également un écran LCD monochrome programmable par logiciel avec une résolution d'écran de 80x16 pour une indication visuelle textuelle des événements définis par l'utilisateur.

Le BLU-GPX dispose d'un buzzer piézo 4 kHz programmable par logiciel pour une indication sonore des événements définis par l'utilisateur.

Une fonction de localisation bidirectionnelle permet d'identifier les appareils à la fois depuis et dans HiQnet Audio Architect.

Le BLU-GPX et les autres membres de la famille Soundweb London fournissent les éléments de base de la solution système parfaitement adaptée.

Ce processeur de signal est conforme à la norme EN 54-16 pour les applications de sécurité des personnes.

Caractéristiques

• 36 entrées de contrôle (GPI)
• 23 sorties logiques (GPO)
• 8 sorties relais NC/NO
• 47 points communs pour un câblage simple
• 12 connexions de référence pour le mode 3 fils
• Mode 2 fils ou 3 fils spécifiable par banque d'entrée
• 1 opto-isolateur pour la surveillance des défauts
• Riche palette d'objets logiques
• 2 ports Ethernet compatibles PoE pour la configuration, le contrôle, la surveillance, l'alimentation principale et les communications redondantes
• Connecteur d'alimentation secondaire 12 V CC pour source d'alimentation de secours
• 48 LED configurables par l'utilisateur (panneau avant)
• Écran LCD configurable par l'utilisateur (panneau avant)
• Buzzer piézo 4 kHz pour indication sonore
• Fonctionnalité de localisation bidirectionnelle
• Conforme à la norme EN 54-16 pour les applications de sécurité des personnes
